http://dx.doi.org/10.35381/r.k.v5i9.645
Aplicación para el diseño paramétrico de un prototipo de bomba de pistón alternativa y sumergible
Application for the parametric design of an alternative and submersible piston pump prototype
Byron Solorzano-Castillo
Universidad Nacional de Loja, Loja
Ecuador
https://orcid.org/0000-0002-0071-2249
Jairo Castillo-Calderón
jdcastilloc@unl.edu.ec
Universidad Nacional de Loja, Loja
Ecuador
https://orcid.org/0000-0002-5321-4518
Renato Ambuludí-Hualpa
arambuludih@unl.edu.ec
Universidad Nacional de Loja, Loja
Ecuador
https://orcid.org/0000-0002-9299-6022
Recibido: 15 de noviembre de 2019
Revisado: 18 de noviembre de 2019
Aprobado: 21 de diciembre de 2019
Publicado: 20 de enero de 2020
RESUMEN
La presente investigación trata sobre el desarrollo de una aplicación de software orientada al diseño mecánico parametrizado de un prototipo de bomba de pistón alternativa y sumergible, mediante la vinculación de herramientas informáticas de cálculo y CAD paramétrico. La metodología parte de la identificación del objeto de estudio, su descomposición en sistemas, partes y piezas que se grafican en software CAD (Inventor®) con el nivel de detalle geométrico pertinente. Mediante el método de grafos dicromáticos (MGD) se plantea y resuelve el Modelo Matemático Integral (MMI) que describe funcional, estructural y geométricamente la bomba de pistón; se establece como variables de entrada el caudal y la altura de trabajo. El prototipo concebido está fundamentado en un estudio ingenieril que involucra a más de ecuaciones y funciones matemáticas, una serie de algoritmos basados en la tabulación de propiedades y variantes de materiales, normas, catálogos de partes y piezas comerciales.
Descriptores: Ingeniería de la producción; máquina herramienta; tecnología de materiales; tecnología de materiales; matemática combinatoria. (Palabras tomadas del Tesauro UNESCO).
ABSTRACT
This research is about the development of a software application oriented to the parameterized mechanical design of an alternative and submersible piston pump prototype, by linking computational calculation tools and parametric CAD. The methodology is based on the object of study identification; that is, its decomposition into systems, parts and pieces that are plotted in CAD software (Inventor®) with the relevant level of geometric detail. The Integral Mathematical Model (IMM), which describes the piston pump functionally, structurally and geometrically, is proposed and solved using the dichromatic graph method (DGM). The flow rate and working height are established as input variables. The prototype conceived is based on an engineering study that involves a series of algorithms based on the tabulation of properties and variants of materials, standards, catalogs of parts and commercial parts more than equations and mathematical functions.
Descriptors: Production engineering; machine tools; materials engineering; combinatorial mathematics. (Words taken from the UNESCO Thesaurus).
INTRODUCCIÓN
Los países industrializados han desarrollado desde hace ya varios años herramientas de análisis y solución de problemas de diseño mecánico con la capacidad de vincularse entre sí para agilizar la obtención de resultados. Lo mencionado se logra por medio de modelos matemáticos con altos niveles de abstracción del objeto de estudio, ajustando los parámetros de diseño que posibilitan una construcción eficiente y de calidad (Marrero, 2009).
En nuestra región el proceso de diseño de máquinas y piezas es ineficiente debido a que aún se lo realiza de manera tradicional; es decir, se ejecutan cálculos de rutina innecesarios y en la mayoría de casos no se involucra herramientas de diseño computacionales (CAD), menos aún, una estructura de modelos matemáticos metódicamente organizados. En otros países, los diseños se desarrollan usando diversos softwares, con el fin de obtener un prototipo virtual, con base en componentes estandarizados, lo cual permite verificar y/o corregir su diseño, ahorrando tiempo y reduciendo costos.
El diseño paramétrico se centra en la resolución del problema de asignar la mejor combinación de valores posible a todos los parámetros necesarios para describir el objeto de diseño (Wielinga, Akkermans, & Schreiber, 1995), en otras palabras, dado un problema informal de diseño, plantear y resolver un problema de cómputo que determinará los mejores valores de los parámetros del sistema (Marrero & Martínez, 2008).
Existen herramientas CAD que ayudan al diseño de piezas mecánicas a través de bocetos y objetos 3D parametrizados. Además, cuentan con interfaz de programación que permiten vincular los parámetros del objeto de estudio con modelos matemáticos de diversa índole. Sin embargo, su uso puede resultar complejo y en ocasiones no es parte de la formación académica y profesional del diseñador.
Mediante el desarrollo de esta aplicación, que emplea una metodología viable, se pretende crear una referencia de la automatización del diseño mecánico de cualquier máquina o pieza.
El prototipo de bomba de pistón, alternativa y sumergible seleccionado, fue validado como se muestra en (Pineda, 2014). De forma general, este tipo de bombas tiene un amplio espectro de aplicaciones, tanto en el sector industrial como en energías alternativas, y se espera que, para futuros trabajos en estos campos de estudio, la aplicación y metodología derivadas de la presente investigación sean un aporte significativo.

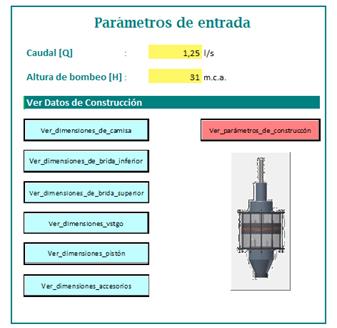

En la interfaz de la aplicación desarrollada en Microsoft Excel®, basta con introducir los parámetros fundamentales de selección de sistemas de bombeo: caudal, entre 0 y 1,25 l/s, y cabezal de descarga, entre 0 a 100 mca, para obtener automáticamente el modelo virtual de la bomba en Autodesk Inventor®.
Importancia del Problema
La presente investigación constituye un aporte al valor práctico de la resolución de problemas de cómputo basado en el Método de los Grafos Dicromáticos y su integraciónal prototipado virtual paramétrico. De esto, resulta una aplicación que posibilita el análisis y la síntesis dentro del diseño de máquinas contribuyendo al desarrollo científico y tecnológico.
METODOLOGÍA
Descripción y caracterización de la bomba alternativa y sus componentes
La bomba seleccionada es de pistón, sumergible, de alto caudal, para la extracción de agua de pozos someros, cuyas especificaciones más relevantes se citan en la Tabla 1. Un esquema general de la bomba realizado en el software AutoCAD, con sus partes enumeradas se aprecia en el Gráfico 1.
Planteamiento del modelo matemático
Esquematización de los componentes de la bomba para generación de parámetros. En primera instancia se bosqueja en el software AutoCAD los componentes de la bomba en 2D, sin considerar detalles como chaflanes, empalmes, ajustes y acabados superficiales. Posteriormente, se grafica los componentes en 3D en el software Inventor®. Para ejemplificar lo mencionado, a continuación, se presenta el desarrollo para una de las piezas de la bomba, en este caso la denominada «brida inferior». El Gráfico 2 muestra la vista frontal del plano en dos dimensiones y el Gráfico 3 exhibe el sólido generado junto a los 22 parámetros geométricos propios de la pieza, estos últimos concebidos de forma automática por el software CAD 3D. Se procede de manera similar con todos los componentes del conjunto, obteniendo su modelo 3D.
ensamblado, como se muestra en el Gráfico 4.
Descripción del modelo matemático
El MMI contempla 90 relaciones y 140 variables, divido en cuatro submodelos: geométrico, de resistencia de materiales, hidráulico y especiales; además, se contempla el uso de parámetros de diseño. El modelado geométrico de la bomba se basa en el prototipo desarrollado por (Pineda, 2014). En lo que respecta a la resistencia de materiales se considera el tipo de solicitación mecánica al que está sometido cada componente correspondiente al funcionamiento del conjunto. Por otro lado, la parte hidráulica involucra ecuaciones relacionadas con la presión y caudal de bombeo. Las funciones especiales son algoritmos provenientes de la tabulación de propiedades y variantes de materiales, normas, catálogos de partes y piezas comerciales del prototipo de bomba seleccionada.
Debido a los varios elementos que constituyen la bomba de pistón y las diversas relaciones que se derivan del modelado de cada uno de ellos, en este apartado se describe algunas funciones y parámetros de diseño utilizados esencialmente para modelar la brida inferior. Así, la Ecuación 1 es usada para el cálculo de su diámetro exterior con base en la norma ASME B16.5 (DNBrida, 2019).
|
|
(1) |
Dónde:
Diámetro interior de la brida
inferior (m)
: Diámetro del perno sujetador
de la brida (m)
La Ecuación 2 establece la altura de la rosca para el perno del accesorio de entrada de agua, basada en recomendaciones de (Budynas, Keith, 2008); (Solórzano, 2014).
|
|
(2) |
Dónde:
Diámetro del perno del
accesorio de entrada de agua (m)
La Ecuación 3 define la fuerza inicial de ajuste de los pernos sujetadores de la brida como porcentaje de la resistencia de prueba del perno (Hamrock, Jacobson, Schmid, 2000).
|
|
(3) |
Dónde:
Resistencia de prueba del
material del perno utilizado (Pa)
: Área seleccionada del perno
sujetador de la brida (m²)
La Ecuación 4 calcula el espesor del soporte de la brida inferior, fundamentada en el esfuerzo flector de una viga corta en voladizo (Myzka, 2012).
|
|
(4) |
Dónde:
Momento flector de la base de
la brida (N.m)
Coeficiente de seguridad
(adimensional)
Diámetro interior de la camisa
(m)
Límite de fluencia del
material de la brida (Pa)
La Ecuación 5 determina la presión resultante de la columna de descarga de la bomba (Mott, Untener, J. (2015); (Cengel, Cimbala, 2006).
|
|
(5) |
Dónde:
Densidad del agua= 1000kg/m3
Aceleración gravitacional=
9.81 m/s2
Altura de descarga (m)
La Ecuación 6 determina el número de pernos que sujetan la brida basado en el diámetro de la camisa (DNBrida, 2019).
|
|
(6) |
En la Tabla 2 se cita el número de pernos recomendados de acuerdo a los rangos posibles de diámetro interno de la camisa.
La Ecuación 7 asigna el valor del límite de fluencia del material seleccionado para la brida. En la Tabla 3 se enlista las opciones de materiales propuestos (Hibbeler, 2011).
|
|
(7) |
Obtención del algoritmo mediante MGD
El método de grafos dicromáticos se aplica con el fin de obtener algoritmos para resolver problemas de cómputo. Existen varias publicaciones desde 1997 que mediante la teoría de grafos representan estructuras de modelos, situaciones, problemas y algoritmos, que se van transformando sucesivamente (Rodríguez, Marrero & Lazo, 2012).
Una vez generado el MMI se procede a obtener su algoritmo de solución. En primera instancia se transcribe el MMI en el software de análisis matemático TK Solver®, luego se lo exporta al j2gml, software para la solución de problemas de cómputo basado en el MGD, desarrollado por (Escalona, Romero, Marrero & Rodríguez, 2013), con la finalidad de obtener el grafo del algoritmo de solución.
En el Gráfico 5 se sintetizan las fases para la aplicación del MGD, proceso que parte desde la obtención del grafo del modelo matemático hasta el algoritmo de solución del problema de cómputo.
Como referencia metodológica, se expone el proceso de aplicación del Método de Grafos Dicromáticos al modelo matemático planteado para la brida inferior. Así, como primer paso se construye el grafo del modelo, el cual se exhibe en el Gráfico 6. En él, los vértices representan las variables y ecuaciones, diferenciándose únicamente por su color, amarillo y verde respectivamente. Las aristas representan las relaciones entre variables y ecuaciones.
Planteado el problema de cómputo, del grafo del modelo se eliminan las variables de entrada, pues son datos conocidos, obteniendo el grafo de la situación que se muestra en el Gráfico 7. Para la brida inferior se declaran las variables de entrada: diámetro interior de la camisa, densidad de fluido, aceleración gravitacional, cabezal de descarga, material de la brida, coeficiente de seguridad del perno, material del perno sujetador de la brida, grado del perno sujetador y caudal. A partir del grafo de la situación, se suprimen las componentes conexas que no contienen variables de salida que aporten a la solución, obteniendo el grafo del problema que se exhibe en el Gráfico 8.

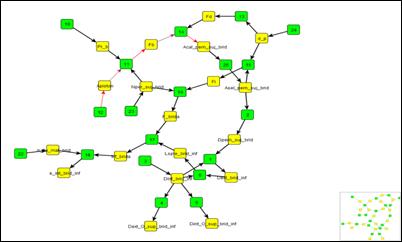

A partir del grafo del problema se genera el grafo del problema pareado que se muestra en el Gráfico 9. Del grafo del problema se observa que algunas variables no tienen predefinida una solución, es decir, una arista que se dirija desde el vértice de una ecuación hacia el vértice de una variable. Entonces, se propone un pareo complementario, convirtiendo aristas en arcos de conexión exclusiva. Como consecuencia se obtiene un pareo máximo, compatible y realizable a partir de la existencia o no de deficiencias y variables libres. En un problema pareado, los arcos del pareo indican cuál relación podría computar a cuál incógnita. En este conjunto máximo de problemas elementales, no hay orden alguno establecido. El grafo del problema pareado generalmente es un grafo parcialmente orientado.
En seguida, el grafo del resolvente, mostrado en el Gráfico 10, se obtiene del grafo del problema pareado, orientando todas las aristas remanentes; estas aristas se convierten en arcos que van de las incógnitas a las relaciones. En este caso es un problema plenamente pareado, es decir se encuentra en su forma canónica.

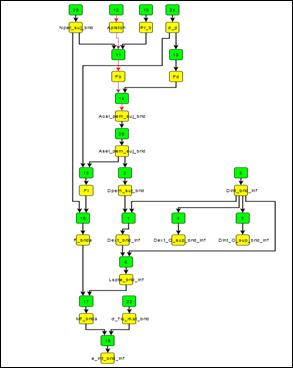

Finalmente, a partir del grafo resolvente se obtiene el grafo del algoritmo, exhibido en el Gráfico 11, mismo que muestra el orden a seguir para resolver el problema por vía algebraica y numérica. Para esto, se suprimen los problemas elementales no necesarios para obtener las salidas y se inicia cada ciclo con una meta elemental (Escalona, Romero, Marrero & Rodríguez, 2013).

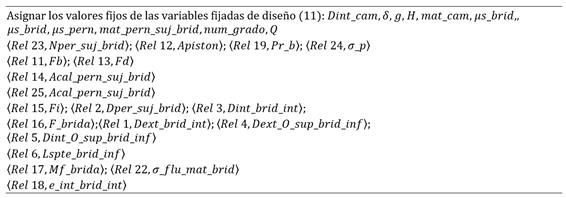

En la Tabla 4 se representa la estructura del algoritmo de solución de la brida inferior mediante el diagrama de Nassi-Schneiderman en bloque de procesos.La metodología expuesta para la brida inferior se replica para la bomba de pistón en conjunto, obteniendo su grafo de algoritmo de solución que se muestra en el Gráfico 12. Bajo la luz de esto, se valida la solución del problema de cómputo en base a las variables de entrada propuestas: caudal (Q) y cabezal de descarga (H).
Programación del modelo en Microsoft Excel ® y enlace con Autodesk Inventor ®
El MMI obtenido es programado en una hoja de cálculo de Microsoft Excel® mediante el módulo Visual Basic con el objeto de construir una interfaz de interacción en donde se introducen los datos de entrada, Q y H, para realizar el cálculo de la geometría completa del prototipo.
Así, para cada componente de la bomba: camisa, brida inferior, brida superior, vástago, pistón y accesorios (acoples de succión y descarga, tuercas, pernos, válvulas, entre otros) se generan 2 hojas de cálculo. La primera detalla los datos geométricos y la segunda datos funcionales, ambos, producto de la ejecución del algoritmo matemático obtenido.
Se elaboran también tres hojas de cálculo generales, donde la primera es netamente informativa y explica las consideraciones a tomar en cuenta para la ejecución del aplicativo, relacionados con los datos de entrada, datos de salida y restricciones. La segunda se constituye como la interfaz, Gráfico 13, donde se introducen los parámetros de entrada y mediante botones programados se ejecuta la totalidad del cálculo de los parámetros de diseño de la bomba y la vinculación con el Autodesk Inventor® para generar el modelo virtual 3D; otros botones permiten interactuar con las hojas de cálculo explicadas anteriormente. Finalmente, la tercera exhibe un informe final resumido del prototipo de bomba, donde constan datos de diseño, de construcción y listado de materiales de cada componente.

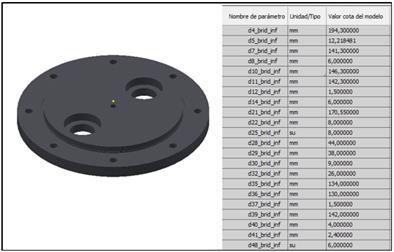

A continuación, se vincula las variables paramétricas, generadas de forma automática en el software CAD, con la hoja de cálculo, donde se ejecuta la aplicación para distintos valores de caudal y cabezal de descarga obteniendo el correspondiente modelo virtual de la bomba. El intervalo de caudal está comprendido entre 0 y 1,25 l/s, y el del cabezal de descarga, entre 0 a 100 mca; estas consideraciones se fundamentan en la velocidad lineal recomendada en bombas de pistón y en la resistencia máxima de los materiales que conforman la camisa.
RESULTADOS Y DISCUSIÓN
En el presente apartado se exponen los resultados del uso de la aplicación para dos casos de estudio en condiciones de diseño totalmente opuestas; el primero considera requerimientos de alto caudal y bajo cabezal de descarga, y el segundo, bajo caudal y alto cabezal de descarga.

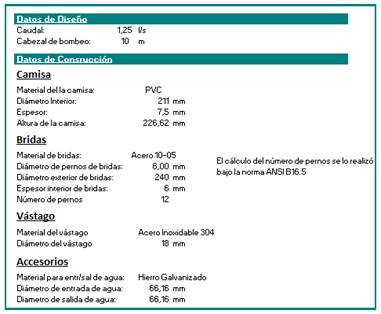

En primera instancia se ingresa un caudal de 1,25 L/s y un cabezal de descarga de 10 mca, obteniéndose una camisa de PVC, bridas de 6 mm de espesor y 12 pernos de sujeción, el vástago con un diámetro de 18 mm y los accesorios de entrada y salida de agua con un diámetro interno de 66,16 mm; el Gráfico 14 exhibe los resultados constructivos de la bomba.

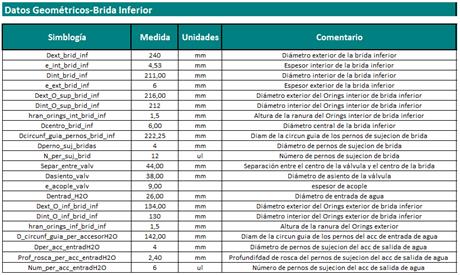

Las dimensiones e información constructiva para la totalidad de componentes de la bomba, tales como: camisa, brida superior, brida inferior, vástago, pistón, accesorio de succión, accesorio de descarga y pernos, se detallan por hojas de cálculo independientes, incluyendo además para cada uno de ellos planos donde constan las variables parametrizadas. Así, para ejemplificar los resultados, el Gráfico 15 muestra los datos geométricos que conforman la brida inferior otorgada por la aplicación.

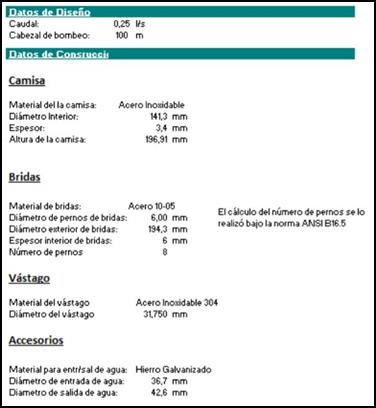

En el segundo caso de estudio se ingresa un caudal de 0,25 L/s y un cabezal de descarga de 100 mca, obteniéndose acero inoxidable 304 como material para la camisa, bridas de acero SAE 1015 con un espesor de 6 mm y 8 pernos de sujeción, el vástago de acero inoxidable con un diámetro de 31,75 mm y los accesorios de entrada y salida de agua de hierro galvanizado con un diámetro interno de 36,7 mm.; el Gráfico 17 detalla los resultados constructivos de la bomba.
El prototipo virtual de la bomba obtenido se muestra en el Gráfico 18. A diferencia del caso anterior, se observa de manera notoria un menor número de pernos en las bridas. Ahora, los accesorios de entrada y salida del fluido con un diámetro menor debido a la disminución del caudal de diseño.
La aplicación fue concebida con base en metodologías antes validadas, como la utilizada en (Solórzano, 2014), donde se construye un MMI para un compresor o la presentada en (Marrero, 2009). donde se plantea el diseño paramétrico basado en modelos matemáticos de máquinas para la construcción sostenible de viviendas.
El MMI de la bomba contiene 90 relaciones y 140 variables, donde se integran submodelos geométricos, de resistencia de materiales, hidráulicos, además del uso de 22 parámetros de diseño. El algoritmo de solución del modelo planteado se lo obtuvo utilizando el MGD debido a su sencillez, su grado de terminación y la certidumbre de sus resultados. Además, en (Marrero & Martínez, 2008), se afirma que el método permite aprovechar las particularices teóricas de los grafos dicromáticos durante el proceso de solución de problemas, pasando por un proceso rigurosamente ordenado a partir de la caracterización del problema y su correcta formulación hasta la obtención del algoritmo.
El algoritmo de solución tiene como variables de entrada el caudal y la altura piezométrica, que son los parámetros más comunes al momento de seleccionar una bomba, mismos que están comprendidos entre 0 y 1.25 l/s, así como de 0 a 100 mca., respectivamente; esto debido a que representan rangos de aplicabilidad comunes para este tipo de bombas. Otro aspecto importe es el material de la camisa, como son el PVC y el acero inoxidable, puesto que son comunes en el medio.
La programación del algoritmo se ha desarrollado en Microsoft Excel 2013 ®, debido a la experiencia en el manejo y la facilidad de vinculación con Autodesk Inventor 2017®, que fue el programa elegido para obtener el prototipo virtual de la bomba. Queda abierta la posibilidad de programarlo directamente en el software de diseño 3D, utilizando la función Ilogic18 que viene incorporada, pero resulta más compleja.
La aplicación junto con la metodología empleada, permiten la obtención de un primer modelo virtual, el cuál puede ser analizado y/o modificado de acuerdo a criterios del diseñador; para el caso en concreto, representa una herramienta para la síntesis del diseño de la bomba de pistón. Además, la metodología planteada se espera, sirva como guía para el desarrollo de futuras aplicaciones destinas al diseño paramétrico de las múltiples máquinas y/o piezas que existen el campo de la ingeniería mecánica.
Es perentorio mencionar que la presente aplicación representa una versión inicial, la cual podría vincularse a otras herramientas CAD, la incursión del análisis de elementos finitos, simuladores dinámicos, optimizadores, entre otros, con el fin de profundizar el estudio y obtener diseños finales con mayor nivel de complejidad y detalle. Asimismo, podría incorporarse a la aplicación, como trabajos futuros, aspectos relevantes como el tiempo de manufactura, prototipos virtuales físicos a través de impresión 3D y análisis de coste.
CONCLUSIONES
La metodología propuesta, así como el uso del programa Excel y el software Autodesk Inventor®, permiten obtener modelos virtuales tridimensionales flexibles, dinamizando el proceso de diseño de máquinas y piezas; las nuevas geometrías se generan de manera automática acordes al modelo matemático empleado y a los diferentes parámetros de operación.
Para el caso concreto, la aplicación desarrollada trabaja un modelo matemático con un número considerable de relaciones y variables, 90 y 140 respectivamente, las cuales interactúan de forma armónica con la simple introducción de los dos parámetros de diseño de entrada: caudal y altura piezométrica; los prototipos virtuales de la bomba de pistón varían según estos criterios, lo que da certeza de su correcta funcionalidad.
El Método de Grafos Dicromáticos constituye una herramienta eficaz para caracterizar y resolver de modo confiable problemas de cómputo que se planteen en diseño paramétrico, sin importar que el modelo matemático sea de grandes dimensiones, siempre que éste gobierne aceptablemente el comportamiento del objeto de diseño.
FINANCIAMIENTO
No monetarios
AGRADECIMIENTO
Los autores agradecen a las autoridades locales de los sectores donde se ejecutó la investigación, y a la Universidad Nacional de Loja, por el apoyo técnico, científico realizado a la presente investigación.
ANEXOS

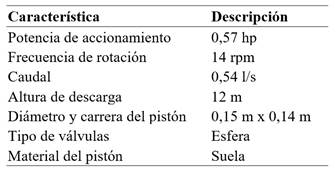

Tabla 1
Especificaciones técnicas de la bomba

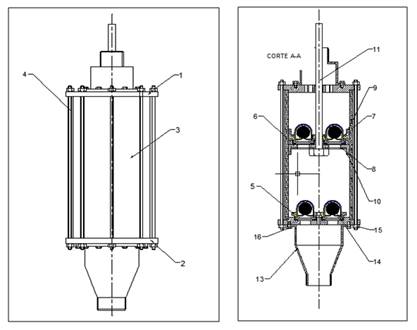

Gráfico 1. Esquema de la bomba de pistón y sus partes
Fuente: Pineda (2014).

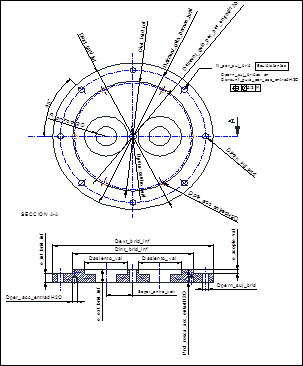

Gráfico 2. Plano de la brida inferior en dos dimensiones.
Fuente: Autores, 2019
Gráfico 3. Brida inferior generada en 3D.
Fuente: Autores, 2019

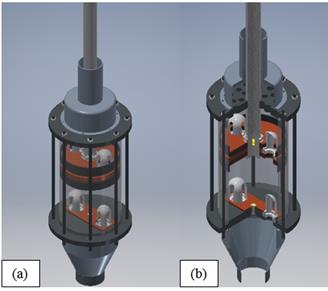

Gráfico 4. (a) Vista en 3D de los componentes internos de la bomba, (b) Vista en 3D de la bomba con corte de sección.
Fuente: Autores, 2019

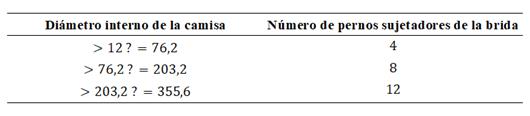

Tabla 2. Número de pernos sujetadores de la brida en función del diámetro de la camisa
Fuente: DNBrida (2019).
Tabla 3. Límite a la fluencia en función de los materiales de la brida
Fuente: Hibbeler, (2011).
Gráfico 5. Esquema del MGD
Fuente: Escalona, Romero, Marrero & Rodríguez, 2013.

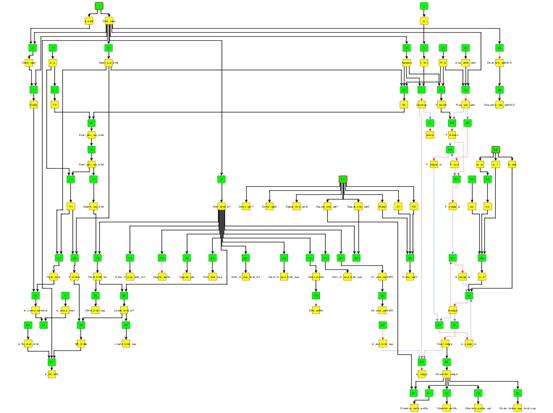

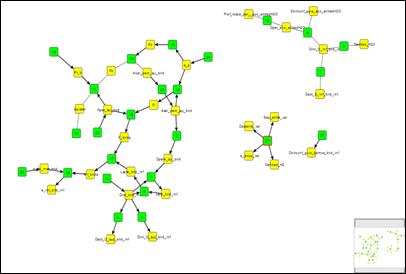

Gráfico 6. Grafo del modelo matemático de la brida inferior.
Fuente: Autores, 2019

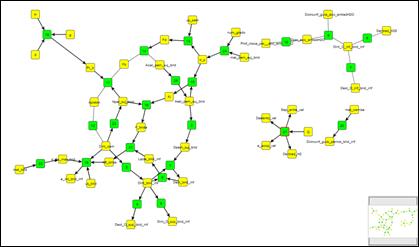

Gráfico 7. Grafo de la situación de la brida inferior.
Fuente: Autores, 2019

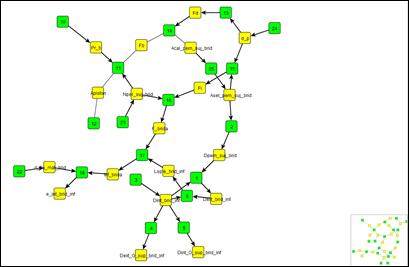

Gráfico 8. Grafo del problema de la brida inferior.
Fuente: Autores, 2019

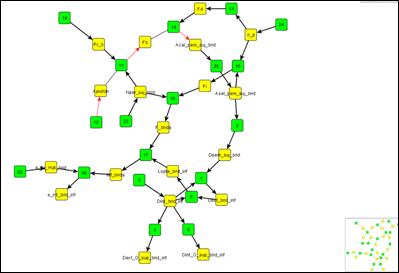

Gráfico 9. Grafo del problema pareado de la brida inferior.
Fuente: Autores, 2019
idad se le concede gran importancia a la solución de problemas de cómputo,
debido a que esto contribuye al desarrollo científico y tecnológico. Dar solución a un
problema equivale a obtener un algoritmo y ejecutarlo.
En determinadas situaciones del mundo real, la resolución de problemas de cómputo
(RPC) a través de modelos matemáticos requiere un análisis relativamente simple. Sin
embargo, existen problemas con un nivel de complejidad tal que se requieren métodos más
eficientes para su solución, entre los cuales se puede mencionar el Método de los Grafos
Dicromáticos (MGD) (Martínez-Escanaverino, García y Ortiz 1997; Martínez-
Escanaverino2000; Martínez-Escanaverinoet al. 2001;Martínez-Escanaverinoy Martínez
